    后双桥勾臂垃圾车产品介绍:勾臂垃圾车也叫车厢可卸式垃圾车,同时也叫拉臂式垃圾车,是一种采用高新设计可伸缩的钩臂,实现垃圾厢的二次吊装,自吊上放下,可自行倾倒垃圾。 该车结构简单,操作稳定方便,装卸效率高,机械化程度高,节省人力。一车可带多个大厢,在装卸的运输过程中可有效地避免二次污染。

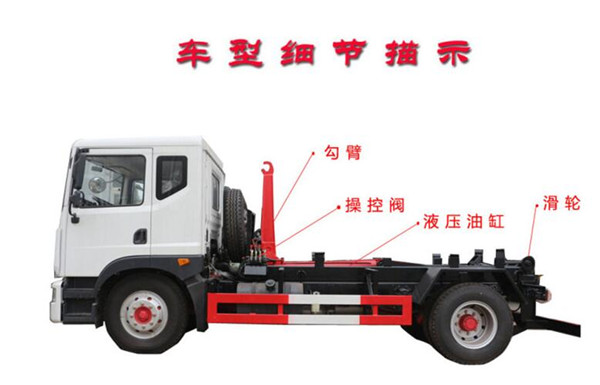

    组成部分:国内知名品牌东风原装底盘(全国联保)、垃圾箱、取力器、多路换向阀、拉臂、液压系统、操作系统等组成。(举升油缸及锁紧油缸系我厂自行研发生产的双作用油缸。)

    结构设计:是在底盘上设附车架,在附车架上安放垃圾箱,并安装吊装装置。拉臂主液压缸是吊装、卸载垃圾的主要传动装置,控制其伸缩可完成吊装垃圾箱、卸垃圾以及卸下空垃圾箱的工作过程,拉臂主液压缸一端连接在附车架的尾端靠驾驶室一端,另一端则连接在拉臂上。


    液压系统:由油箱、油泵、多路换向阀、液压缸、滤油器和管路组成,该系统能实现装卸垃圾的各种专用功能。

    操作系统:通过该系统可以实现各功能的转换。通过操纵多路换向阀的手柄可完成拉厢和卸料工作。(在操作多路换向阀时应挂上取力器带动油泵工作)


    主要特点:垃圾收集方式简便、高效、环保性好(不产生二次污染),质量可靠,故障率低,维护方便,运行费用低等特点。广泛适用于适用于市政环卫、市政、厂矿企业、物业小区、垃圾多而集中的居民区、城市街道垃圾处理。

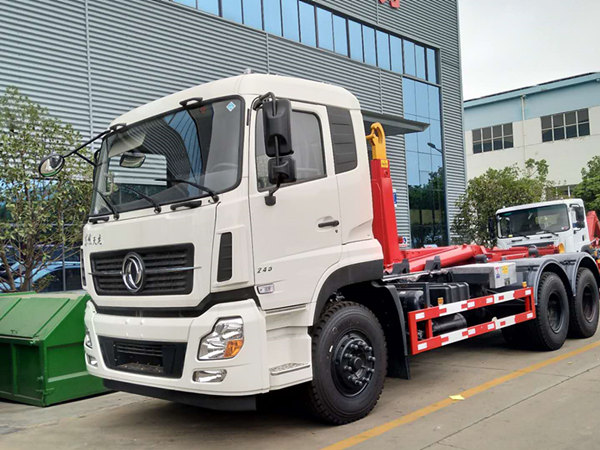

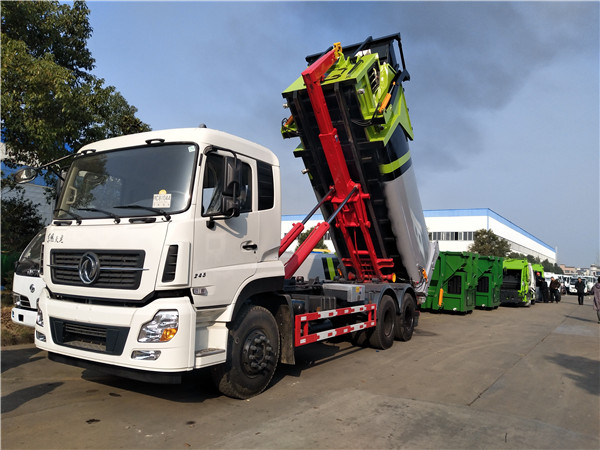

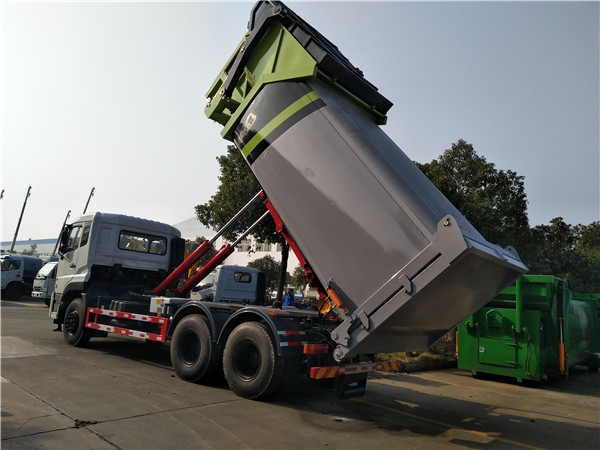

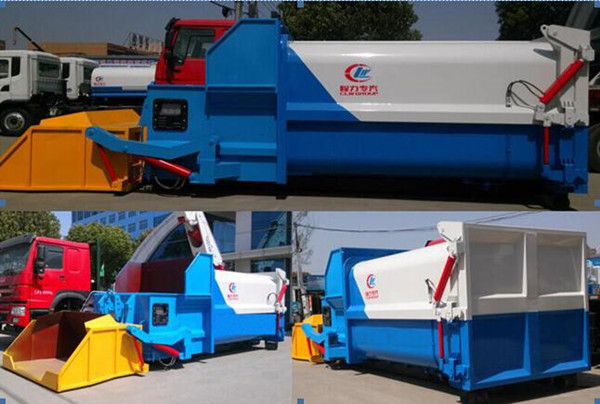

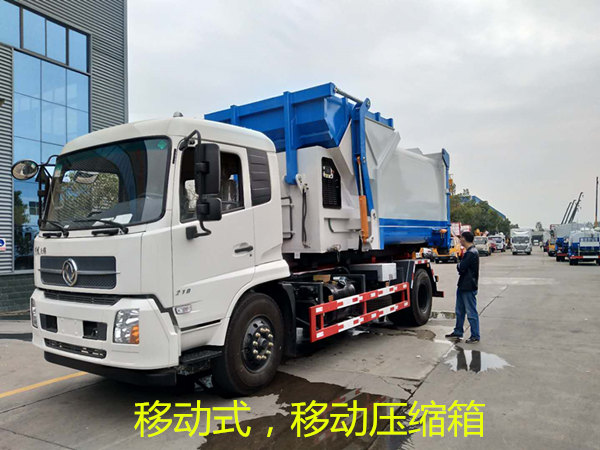

    东风天龙后双桥勾臂式垃圾车,外形尺寸:83800×2500×3160mm,配套16-18方垃圾箱使用,垃圾箱体采用武钢优质碳钢板材,也可配合同级别移动压缩式垃圾箱使用,勾臂采用高强度优质锰钢,副车架采用16号低合金槽钢、20号方管与8mm、5mm、4mm、16Mn钢板焊接而成,翻转架与活动勾臂垃圾车动作设计合理可靠,实现拉箱、锁紧、放箱和自卸操作简单方便,控制方式为驾驶室智能控制,也可根据用户需要选装驾驶室外传统操作杆进行控制。


    东风天龙后双桥勾臂式垃圾车垃圾箱操作方法:

    1、将锁紧钩操作手柄推至收回位置,锁紧油缸收回,使锁紧架收回并将翻转架与附车架锁紧固定;


    2、将拉臂操作手柄拉起到伸起位置,拉臂油缸伸出,活动拉臂绕翻转翻转架前铰链轴旋转,拉臂处于钩箱位置,适当调整拉臂钩高度并与箱体弯钩对准;

    3、当拉臂钩钩到箱体弯钩时,继续推下拉臂操作手柄到落下位置,使垃圾箱体继续上车;


    4、当垃圾车箱体落放到附车架上后,松开拉臂操作手柄使其回到中位,再将锁紧钩操作手柄拉起至锁紧位置,锁紧油缸伸出,使锁紧架翻起并将翻转架与垃圾箱体锁紧固定,松开手柄使之回中位; 完成垃圾车箱体的装车工作,松开取力器,整车可以运输行驶。
